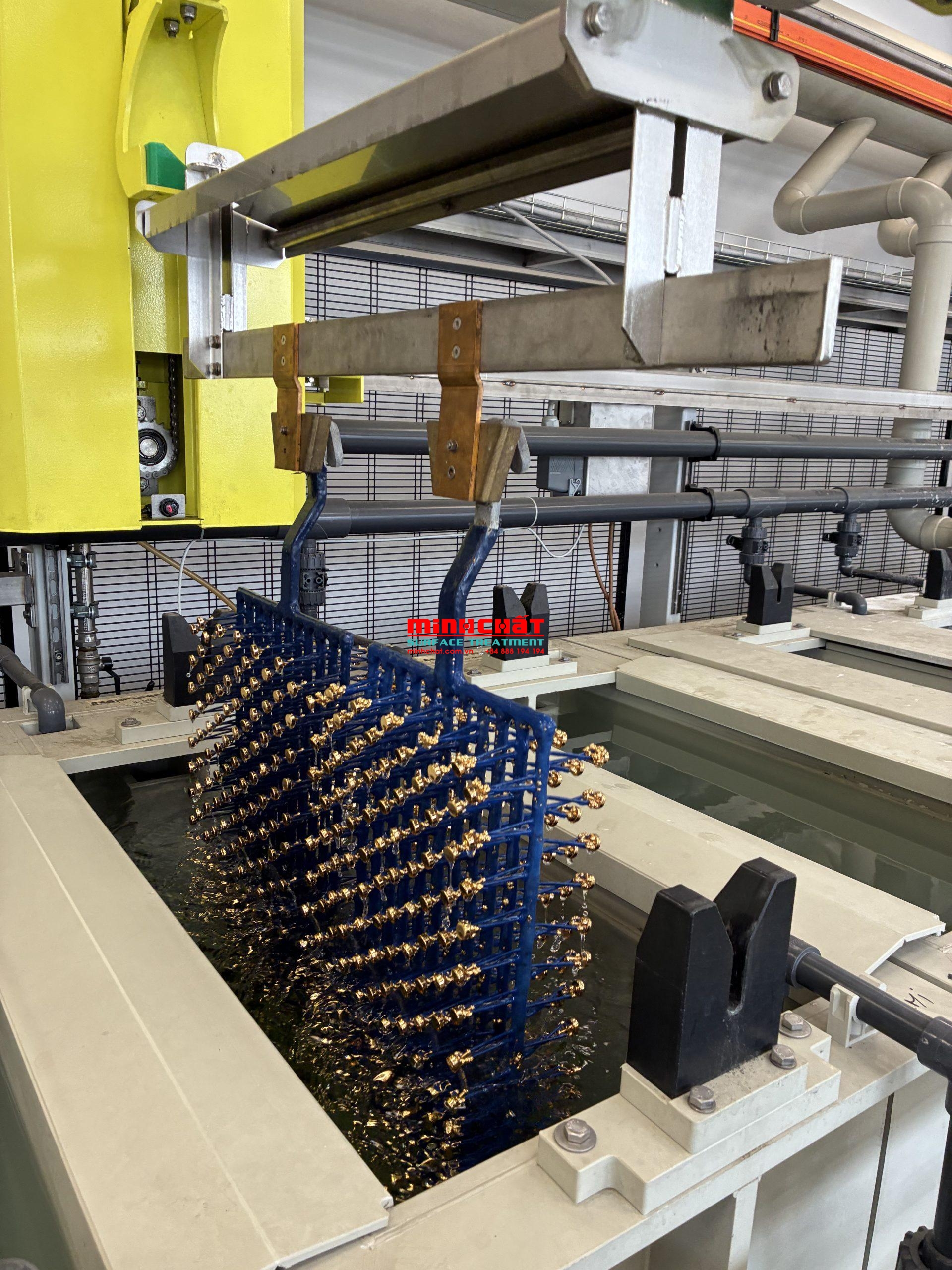

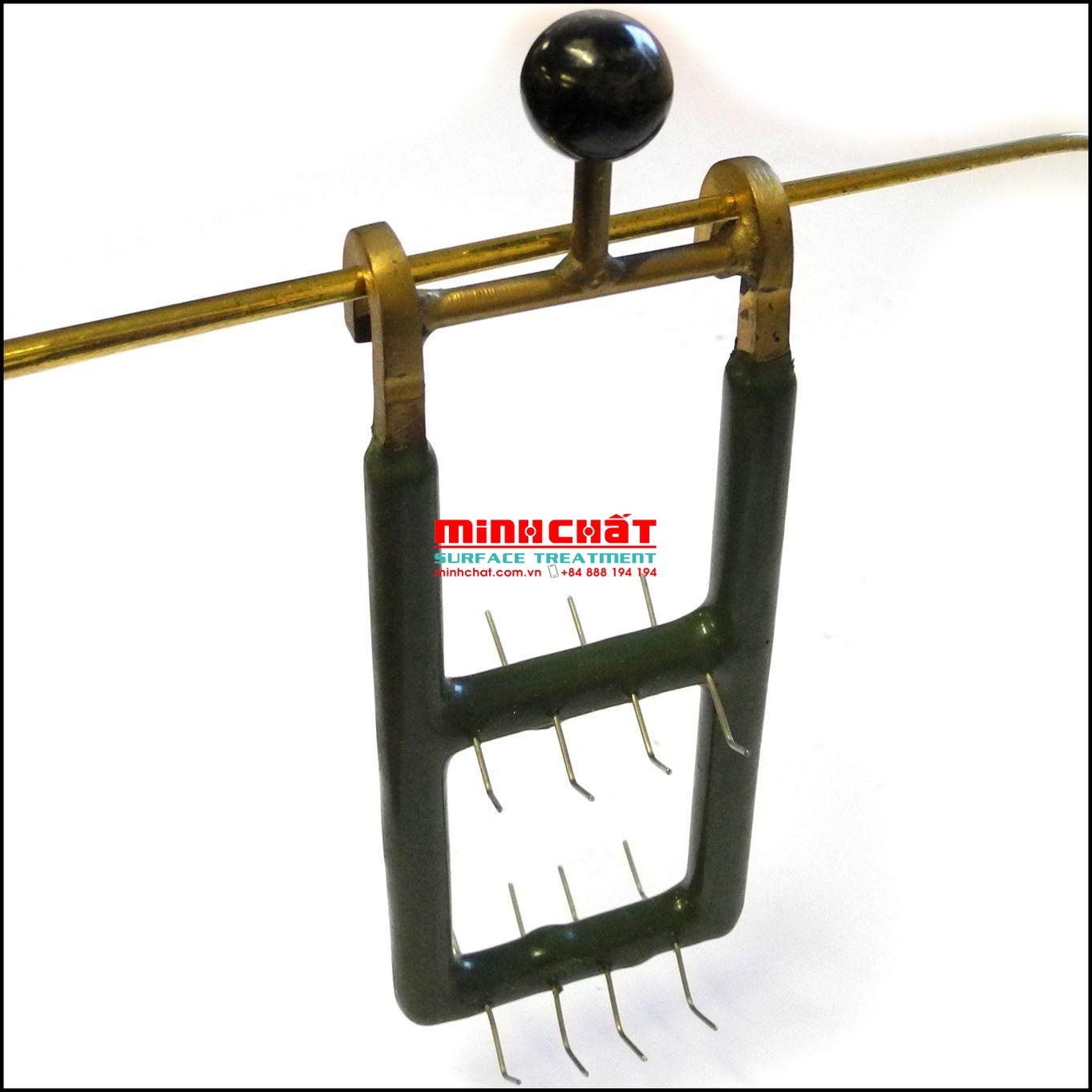

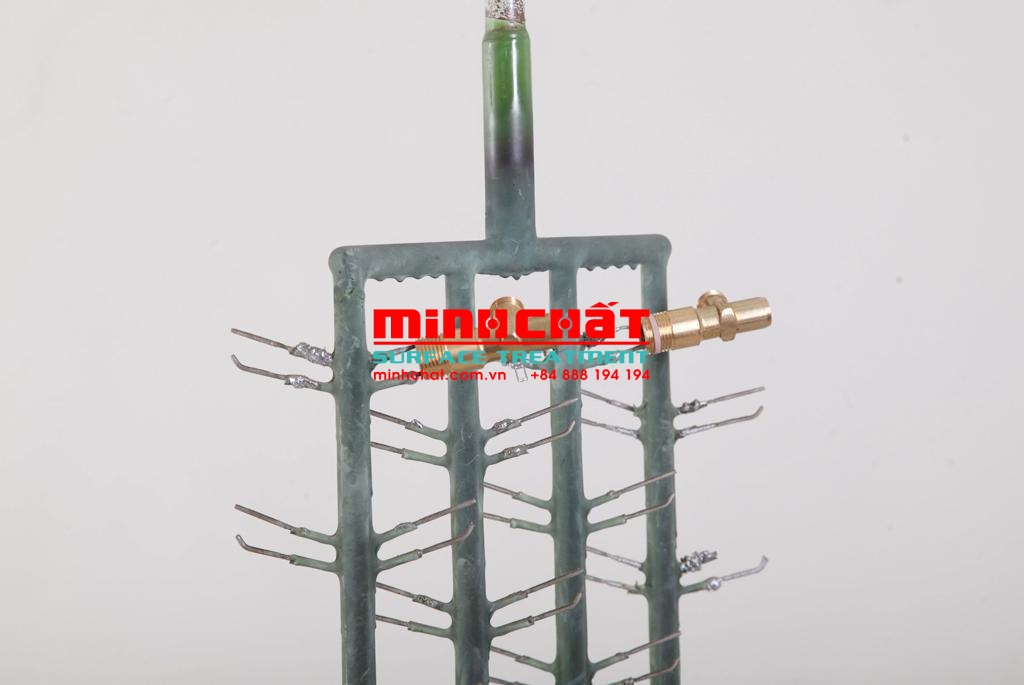

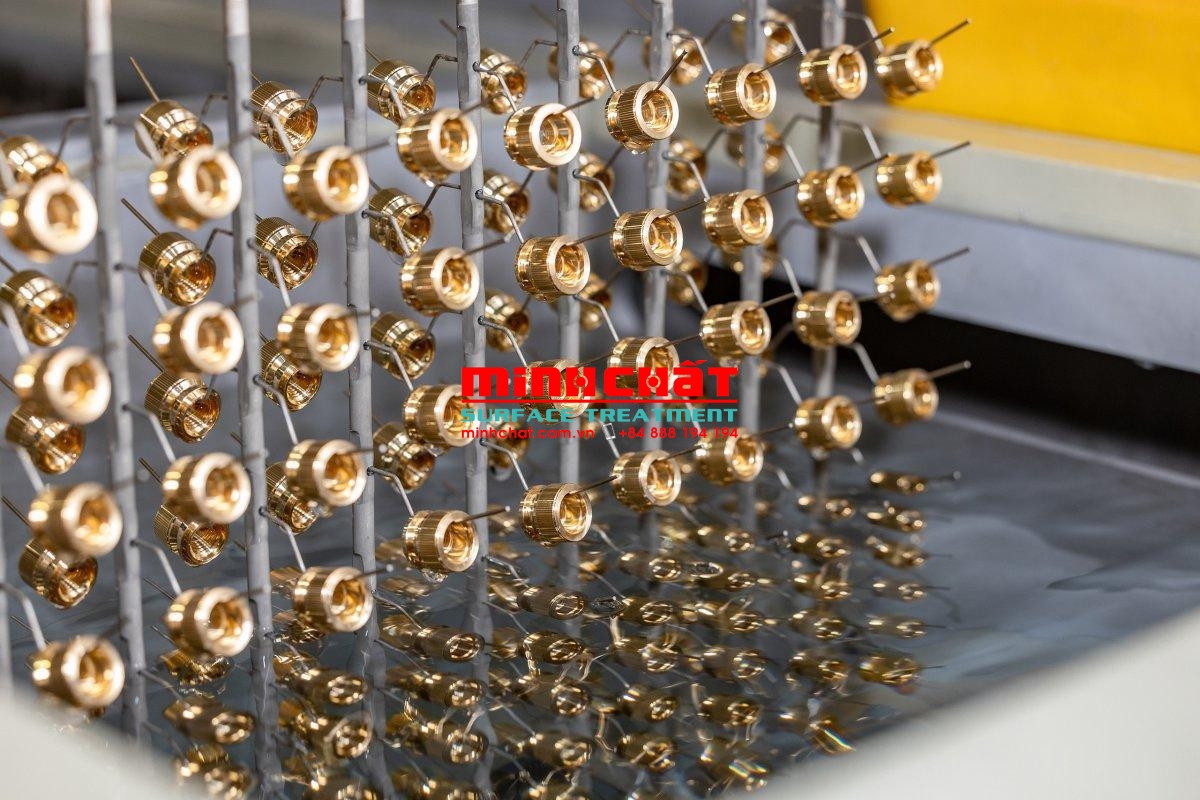

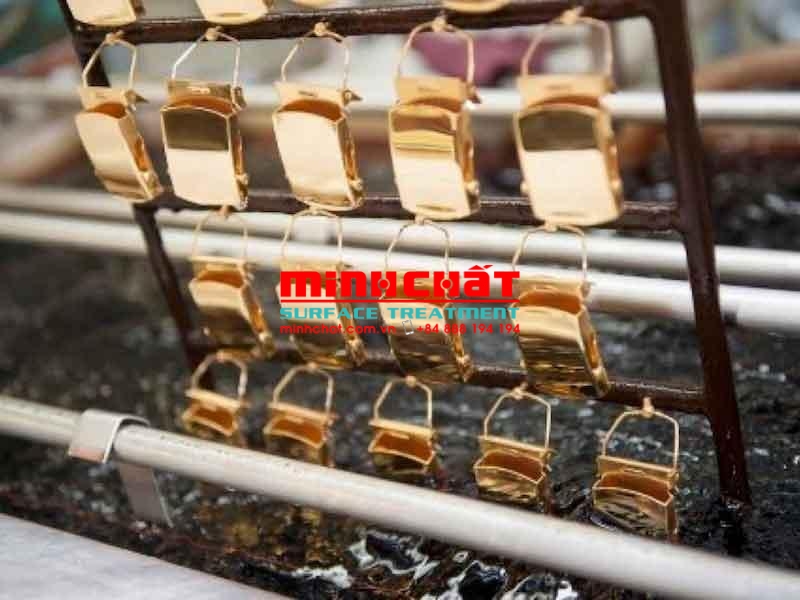

Jig – Rack cho linh kiện điện tử và chi tiết chính xác

Đầu nối, terminal, contact và các chi tiết điện tử nhỏ thường có yêu cầu cao về vị trí tiếp xúc, vùng bề mặt và khả năng chống trầy xước. Minh Chất thiết kế Jig – Rack theo hình học chi tiết, tải trọng và chuỗi công đoạn thực tế.

Đặc điểm của chi tiết chính xác

Kích thước nhỏ không đồng nghĩa thiết kế đơn giản. Sai lệch tại móc gá có thể làm thay đổi vị trí, che vùng chức năng hoặc tạo dấu tiếp điểm không mong muốn.

Định vị và tiếp điểm

Tiếp điểm cần tạo lực giữ ổn định nhưng không làm biến dạng chi tiết. Khi có dẫn điện, đường truyền điện phải được thiết kế theo dòng yêu cầu và số lượng chi tiết trên Rack.

Mật độ bố trí

Mật độ phải cân bằng giữa công suất, khả năng lưu thông dung dịch, khoảng cách điện, thao tác tháo lắp và nguy cơ va chạm.

Vật liệu và lớp phủ

Cốt và lớp phủ được lựa chọn theo hóa chất, nhiệt, độ cứng và yêu cầu cách điện. Các vùng tiếp điểm phải được xác định rõ để không bị phủ kín.

Thông tin khảo sát

Cần bản vẽ, dung sai vị trí gá, vùng cấm tiếp xúc, tải trọng, công đoạn, hóa chất, nhiệt độ, yêu cầu dòng điện và tiêu chí ngoại quan.

Minh Chất cung cấp giải pháp theo yêu cầu

Minh Chất hỗ trợ khảo sát nhu cầu, lựa chọn kết cấu, vật liệu cốt, tiếp điểm và lớp phủ theo điều kiện vận hành. Phương án cuối cùng cần được xác nhận bằng dữ liệu kỹ thuật, mẫu thực tế hoặc thử nghiệm phù hợp; không sử dụng một cấu hình chung cho mọi dây chuyền.

Gửi yêu cầu tư vấn

Khách hàng có thể gửi bản vẽ, hình ảnh sản phẩm và thông tin quy trình qua biểu mẫu chung ở cuối tài liệu. Minh Chất sẽ trao đổi thêm để xác định cấu trúc, vật liệu cốt, tiếp điểm và lớp phủ cần xem xét.
