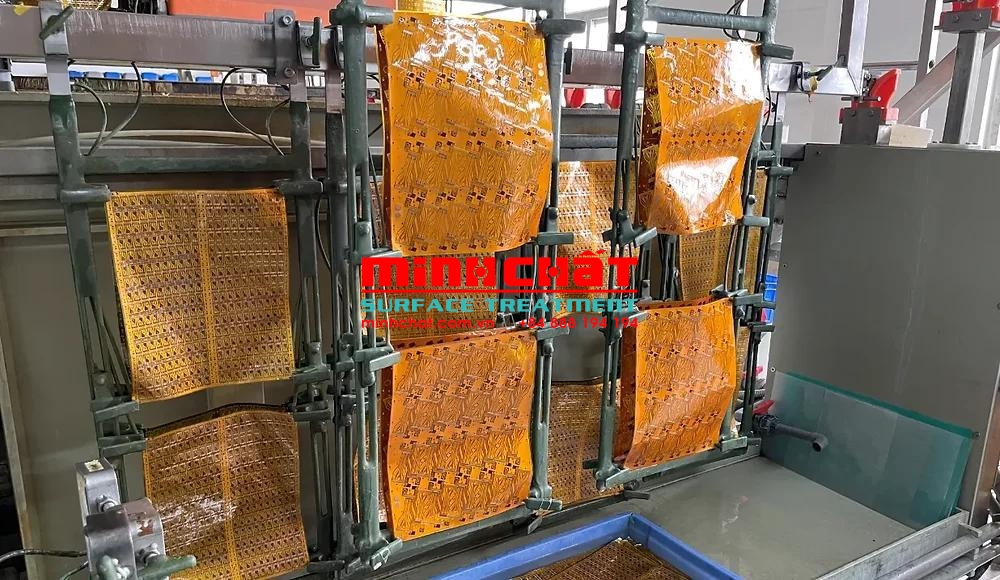

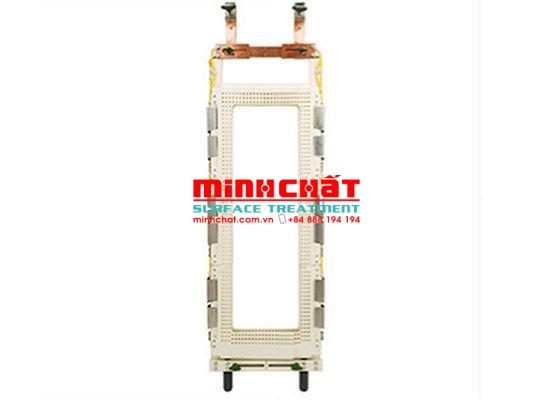

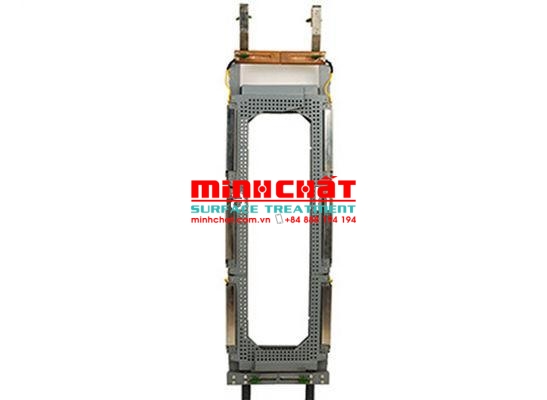

Jig – Khung giữ FPCB thiết kế theo yêu cầu

Các dạng kết cấu

Có thể sử dụng khung căng bốn cạnh, chốt định vị, kẹp đàn hồi, thanh ép hoặc cấu trúc module thay đổi theo kích thước. Vùng kẹp cần tránh đường mạch, pad và bề mặt quan trọng.

Lưu thông và thoát dung dịch

Khung nên giảm diện tích che chắn, tránh hốc giữ dung dịch và cho phép rửa sạch vùng quanh kẹp. Hướng treo cần được thử theo hình dạng thực tế của FPCB.

Vật liệu và lớp phủ

Vật liệu khung được lựa chọn theo độ cứng, khối lượng, hóa chất và nhiệt. Lớp phủ bảo vệ cần phù hợp với thao tác uốn lặp lại tại vùng kẹp và điều kiện sấy nếu khung đi xuyên suốt quy trình.

Thông tin cần cung cấp

Bản vẽ FPCB, vùng cấm kẹp, độ dày, số lượng, độ căng mong muốn, hóa chất, nhiệt độ, công đoạn sấy và thiết bị chuyển Rack là dữ liệu cần thiết để phát triển mẫu.

Minh Chất cung cấp giải pháp theo yêu cầu

Minh Chất hỗ trợ khảo sát nhu cầu, lựa chọn kết cấu, vật liệu cốt, tiếp điểm và lớp phủ theo điều kiện vận hành. Phương án cuối cùng cần được xác nhận bằng dữ liệu kỹ thuật, mẫu thực tế hoặc thử nghiệm phù hợp; không sử dụng một cấu hình chung cho mọi dây chuyền.
